Reguladores solares

Los reguladores o controladores de carga/tensión solares son unos dispositivos esenciales, para el buen funcionamiento, de cualquier instalación con placas fotovoltaicas. Junto los reguladores eólicos y los híbridos (otros tipos de controladores de carga), son la pieza clave de la instalación que hará que todo funcione cómo es debido.

La función de un regulador solar es la de controlar el flujo eléctrico entre las placas, la batería y la línea de consumo

Además, nos dará información sobre el estado de la instalación de autoconsumo, como la producción eléctrica de las placas o el estado de las baterías, entre otros.

Ejemplo de conexiones al regulador, hay que mirar las instrucciones del fabricante porque puede variar la posición de las conexiones de los distintos elementos, pero en todos encontraremos una regleta para poder introducir los cables de las placas, las baterías y el consumo en CC (corriente continua).

Si quieres proteger los distintos elementos de tu instalación eléctrica solar y alargar al máximo su vida útil, tendrás que colocar un regulador de tensión solar. Así tendrás la certeza de que todo funciona correctamente.

En la tabla siguiente, puedes ver una recopilación de los reguladores solares más vendidos en Amazon:

#

Vista previa

Producto

Valoración

¿Envío rápido?

Precio

1

1336 opiniones

2

97 opiniones

3

33 opiniones

Envío gratis

4

33 opiniones

Envío gratis

5

9 opiniones

6

12 opiniones

7

2 opiniones

8

46 opiniones

9

18 opiniones

10

1 opiniones

Tipos de reguladores solares

Existen dos tipos diferentes de reguladores solares, los PWM (Modulación por anchura de pulsos) y los MPPT (Seguidor del Punto de Máxima Potencia). Dependiendo del tipo de instalación solar que quieras hacer, tendrás que escoger unos o otros.

Dentro de cada tipo de regulador, los encontrás clasificados según los amperios máximos que son capaces de soportar (5A, 10A, 20A...).

Hay que escoger el regulador teniendo en cuenta la intensidad, en amperios, de las placas fotovoltaicas; el número de células que componen nuestros paneles solares; y las distancias que existan entre los distintos elementos de nuestra instalación

Los reguladores más comunes y los más utilizados, son los PWM, también son los más baratos y fiables por su sencillez de materiales. Por contra, son menos eficientes y necesitan obligatoriamente que los paneles solares y las baterías tienen que trabajar con el mismo voltaje.

Por otro lado, los reguladores MPPT que son más versátiles y eficientes pero también más caros. Estos reguladores se utilizan en instalaciones con placas solares de las que se conectan a la red eléctrica (placas de 60 células), y en sistemas donde no tenemos el mismo voltaje en los paneles solares que en las baterías.

El factor decisivo que hará decantarnos por un regulador o otro lo determinará el campo fotovoltaico, la dimensión/potencia y el uso que le queramos dar a la instalación.

¿Cómo elegir un regulador solar?

  • Eligiéremos un regulador PWM en  instalaciones aisladas de la red eléctrica que no se usen a diario (como caravanas o autocaravanas, barcos, casas de campo, etc.), o que no tengan mucho consumo eléctrico en el día a día, y siempre con voltajes de 12v o 24v (tanto los paneles como las baterías)
  • Escogeremos un regulador MPPT en instalaciones donde se produzca un consumo diario de electricidad, donde haya mucha distancia entre los paneles fotovoltaicos y las baterías y en instalaciones con distintos voltajes entre los paneles y las baterías

Reguladores PWM

Los reguladores PWM (Pulse-width modulation, modulación por ancho de pulsos), son los más comunes en instalaciones solares aisladas tanto de 12v (placas de 36 células), como de 24v (placas de 72 células).

Debido a su sencillez de componentes estos reguladores llegan a tener una gran vida útil con unos precios muy reducidos. Esto los hace perfectos para pequeñas y medianas instalaciones solares independientes.

Esquema con regulador PWM

Normalmente vienen con una configuración pre-programada que nos permite conectar varios tipo de baterías (plomo-ácido abiertas, selladas de  tipo AGM o VRLA de clase gel), de 12v o 24v. Si se usan otro tipo de baterías con otros voltajes, es aconsejable buscar un regulador programable y ajustarlo a los valores que nos indique el fabricante.

Es recomendable aunque no imprescindible, escoger un regulador con un display digital para que nos de el máximo de información posible sobre la instalación. Aún así, la gran mayoría llevan algún tipo de indicador, como leds, que nos dirán cuando se esta produciendo electricidad en las placas, el nivel de la batería o cuando se está consumiendo.

¿Cómo funciona un regulador PWM?

 Su funcionamiento se vasa en una serie de diodos que permiten la carga de las baterías en tres fases:

  1. Fase Bulk: La batería se encuentra descargada y toda la corriente eléctrica generada en el campo fotovoltaico es va hacia ella para hacer subir su tensión rápidamente.
  2. Fase de absorción: La batería esta casi cargada (90-95% de su capacidad), y el regulador mantiene el voltaje un poco por debajo de la su tensión y lo va reduciendo hasta que la batería se encuentra llena .
  3. Fase de flotación: La batería esta llena y solo se le inyectan pulsos de corriente para mantenerla cargada, el resto de corriente generada se pierde en forma de calor en el regulador (efecto Joule)

Controlando el flujo de la corriente eléctrica hacia la batería, la protegeremos ante sobrecargas y daños

Otra función de los diodos de un regulador solar está en impedir el flujo eléctrico de la batería hacia el campo fotovoltaico (placa o placas solares), cuando estas no generan electricidad, no reciben luz.

Por último, los reguladores, llevan un interruptor interno que desenchufa la batería antes de que quede completamente vacía (descarga profunda).

Entre los inconvenientes que encontramos con los reguladores PWM, está el hecho de que todo en la instalación debe de ser de la misma tensión. La tensión que entra al regulador es también la de salida. Esta característica hace que el campo fotovoltaico no trabaje al máximo de su capacidad (potencia), sino el que dictamine la batería según el estado de carga a la que se encuentre, esto produce una perdida de potencia que puede llegar a alcanzar el 25-30%.

¿Qué regulador solar PWM necesito?

Los reguladores PWM se clasifican según la intensidad máxima, en Amperios, que son capaces de soportar. Para saber de que intensidad hay que escogerlos, calcularemos los amperios máximos del regulador teniendo en cuenta las amperios de los paneles solares. Esta información nos la dará el fabricante del panel solar, en la ficha de especificaciones es el campo que pone Im (Máxima potencia), estos son los amperios máximos de nuestro panel solar.

A esta intensidad de máxima potencia (Im, por sus siglas en inglés), le sumaremos un 20%. El regulador que nos tendremos que comprar, será el que tenga una intensidad inmediatamente superior a la del resultado del cálculo anterior.


Así por ejemplo:

Panel fotovoltaico = 5.55A

Sobredimencionamiento = 20%

Resultado = 6.66A


En este caso, escogeríamos un regulador de 10A


Hay que recordar, que si tienes más de un panel fotovoltaico, si estos los tienes conectados en serie, la intensidad será la misma (en serie sumamos voltajes); pero si los tienes conectados en paralelo si que tendremos que sumar las intensidades (Im comentado anteriormente), en este caso tendríamos el mismo voltaje.

Es aconsejable, si tu instalación solar es pequeña o estás empezando una con la intención de ir haciéndola crecer en el futuro, ya de entrada te plantees un regulador de una intensidad más elevada que te permita conectar varios paneles fotovoltaicos simultáneamente.

No hay que  sobrepasar nunca la intensidad de corriente máxima de trabajo en un regulador PWM, ya que esto podría provocar que se dañaran para siempre y/o que se produjera algún accidente

A continuación, encontrarás las reseñas que tenemos de reguladores PWM:

No results have been returned for your Query. Please edit the query for content to display.

¿Dónde comprar un regulador de carga solar PWM?

Si quieres obtener un regulador de carga tipo PWM a través de internet, la mejor opción para mi es Amazon. Podrás escoger entre una gran variedad, con una excelente relación calidad-precio, desde tu casa, sin incómodos desplazamientos y con la posibilidad de recibirlo en la dirección que tu quieras.

Para que tengas una idea, te dejo una selección de productos que podrás adquiri en Amazon con la relación calidad-precio:

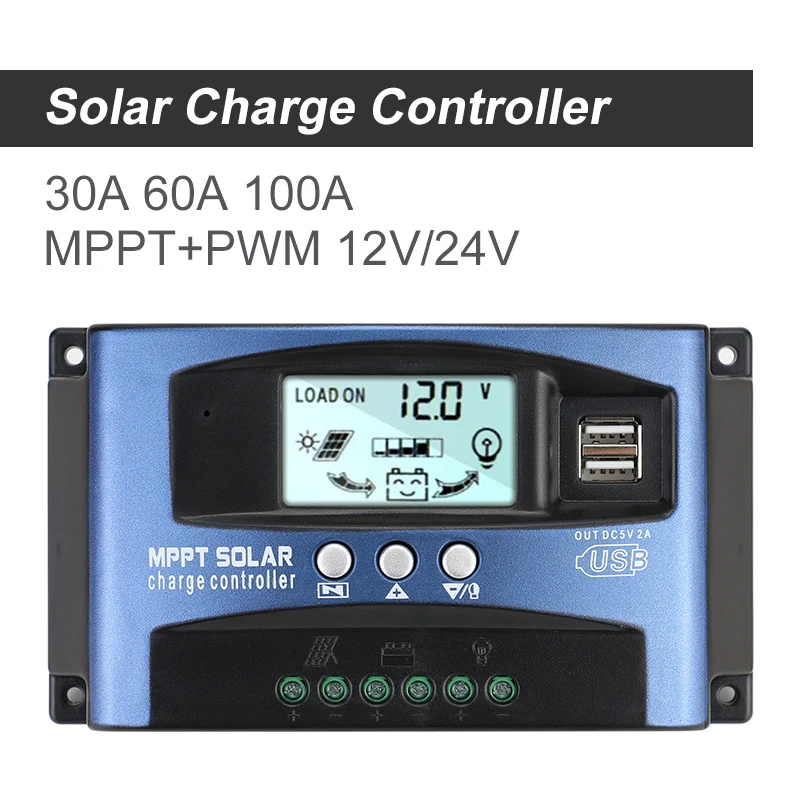

  •  Corriente de descarga nominal: 20A; Voltaje de salida del USB: 5V / 3A; Voltaje de la batería: 12V / 24V automático...
  •  Funcionalidad: Equipado con microprocesador de grado industrial STM 8 para controlar el cargador y proceso de descarga y ...
  •  Protección eléctrica múltiple: protección de la sobreintensidad y del cortocircuito, protección de la conexión inversa,...
  • Buena disipación de calor: Protección contra corriente inversa doble mosfet, baja producción de calor
  • Fácil de usar: Viene con una pantalla que puede indicar claramente el estado y los datos, puede ser cómodamente cambiado modos y ...
  •  Corriente de descarga clasificada: 30A; Voltaje de salida del USB: 5V / 2A; Voltaje de la batería: 12V / 24V automático. Tasa de potencia ajustable con..
  •  Protección de seguridad, con protección contra sobrecarga y protección contra rayos y protección de bajo voltaje y ...
  •  De uso durable, el controlador tiene una baja tasa de fallas y durará mucho tiempo y se protegerá con un revestimiento hermético...
  •  Fácil instalación, viene con una pantalla que puede indicar claramente el estado y los datos, se puede cambiar cómodamente los modos y ...
  •  Atención, conectar primero la batería, luego conectar el panel solar y finalmente cargar. La secuencia de desmontaje es contraria a la orden de cableado.
  •  Modo de Voltaje Dual: el controlador de carga 12V / 24V identificará automáticamente el nivel de voltaje del dispositivo para...
